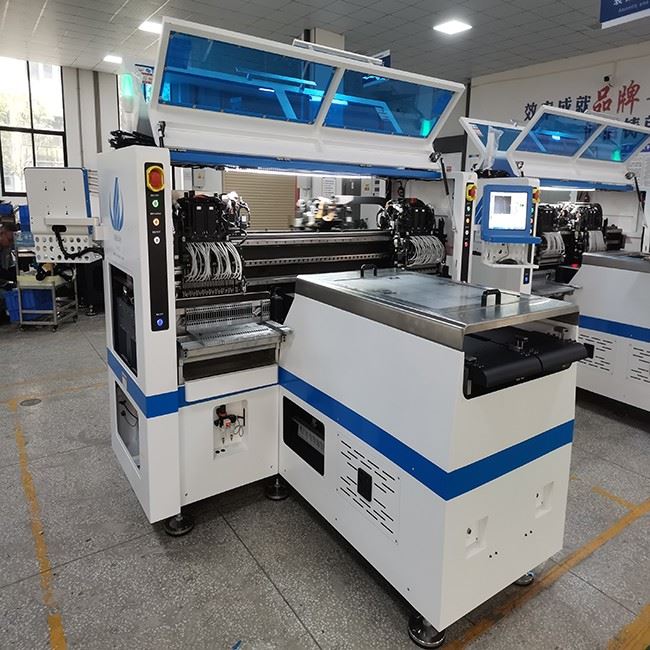

100 m LED Strip Mounter 136 Düsen mit 500 K

100 m LED Strip Mounter 136 Düsen mit 500 K

100 m LED-Streifenmontagegerät 136 Düsen mit 500 K Merkmale Hochpräziser magnetischer Linearmotor plus Panasonic-Servomotor 136 Köpfe 136 Zuführstationen Vierarmige vier Module, 34 Düsen für jedes Montageteil. Teil A oder Teil B können separat oder synchron montiert werden. Sichtausrichtung, Markierungskorrektur...

Anfrage senden

Funktionen

100m Led Strip Mounter 136 Düsen mit 500K

Merkmale
Magnetischer Linearmotor mit hoher Genauigkeit und Panasonic-Servomotor

136 Köpfe 136 Zubringerstationen Vier Arm vier Modul,34 Düsen je Einbauteil. Teil A oder Teil B können separat oder synchron montiert werden.
Sichtausrichtung, Markierungskorrektur
Automatische Kalibrierung, hohe Präzision, verfügbar für RGB
Die Kapazität kann 500 000 CPH erreichen

Parameter

Abmessung (LBH)	345430351777 mm
Gesamtgewicht	3100kg
Leiterplattenlänge Breite	250 mm * jede Länge
PCB-Dicke	0.1-0,5 mm
Leiterplattenklemmung	Vakuumansaugung, Zylinderschiene, einstellbare Spurweite
Anzahl der Zubringerstationen	136 STK
Anzahl der Köpfe	136 STK
Montagegeschwindigkeit	500000 CPH
Komponenten	LED3014/3020/3528/5050, Kapazität, Widerstand, Brückenstapel usw
Betriebsumgebung	9,6KW

T9-2S-1

Produktionsprozess für flexible LED-Streifen

Schritt 1	Lademaschine	Senden der FPCB-Rolle an die Druckmaschine
Schritt 2	Halbautomatischer Schablonendrucker	Drucken der Lotpaste auf die flexible Leiterplatte
Schritt 3	Pufferstufe	Puffern und transportieren Sie die flexible Leiterplatte zur Bestückungsmaschine
Schritt 4	Pick-and-Place-Maschine	Montage von LED-Chips und Komponenten auf flexibler Leiterplatte
Schritt 5	Transportbandlinie	Transportieren Sie die flexible Leiterplatte zum Reflow-Ofen
Schritt 6	Reflow-Ofen	Erhitzen der Lotpaste mit FPCB zum Schweißen der Komponenten auf FPCB
Schritt 7	Entlademaschine	Aufwickeln des fertigen flexiblen Streifens

SMT manufacture direct supply 500000 CPH flexible strip led light making machine smt machine 136 heads for smt line 1

Kundenprojekt

Kunde: Indischer Kunde

Stadt: Delhi

Produkt: 100 m flexibler Streifen von Rolle zu Rolle

Der Kunde war zuvor in einem anderen Geschäft tätig und plante dann, 100 Meter flexible Lichtbänder zu produzieren. Das

Marktaussichten sind sehr optimistisch.

ETON half dem Kunden bei der Planung der 100-Millionen-Produktionslinie, einschließlich der Patch-Produktionslinie: PCB-Lader – halbautomatische Druckmaschine – Pufferstation – Hochgeschwindigkeits-Bestückungsmaschine - 24 M-Fertigungslinie – Reflow-Ofen – PCB Entlader und auch geplante 24M-Testlinie, Unterplatinenlinie, Beschichtungsproduktionslinie.

Der Kunde hat 2021 die Produktion aufgenommen und die Produktionssituation ist sehr gut. ETON-Techniker installierten die

Maschine im Werk des Kunden, plante die Verkabelung, testete die Produktion und schulte die Ingenieure des Kunden. Das

Das Projekt des Kunden war sehr erfolgreich und wurde zu einem der wenigen in Indien, das 100 M ohne Kabel bereitstellen kann. Das

Fabrik für die Produktion aller flexiblen Lichtleisten ist sehr wettbewerbsfähig und plant nun, eine neue SMT-Fertigung hinzuzufügen

Linie mit ETON zur Erweiterung der Produktions- und LED-Produktkategorien.

LED Strip Light Pick and Place Machine SMD SMT LED Production Line 1

Werk des Kunden

1. Fabrik für LED-Lampen

2. LED-Anzeigenfabrik

3. Fabrik für LED-Röhren

4. LED-Streifenlichtfabrik

etc......
